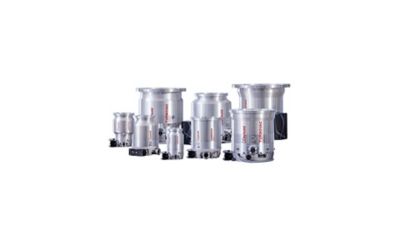

Pompy turbomolekularne Turbovac iX zapewniają wysoką wydajność pompowania dzięki zoptymalizowanej średnicy wirnika. Do prawidłowej pracy pompy Turbovac iX, wymagana jest odpowiednia pompa próżni wstępnej, zasilacz oraz kabel zasilający. W zależności od aplikacji oraz warunków procesu mogą być wymagane dodatkowe akcesoria.
Pompy turbomolekularne TURBOVAC i/iX są bardzo wszechstronnymi urządzeniami i dlatego też znajdują one zastosowanei w szerokim zakresie zastosowań, w takich sektorach rynku jak:
TURBOVAC i/iX będzie właściwym urządzeniem do szerokiego zakresu aplikacji.
| 90 i/iX | 250 i/iX | 350 i/iX | 450 i/iX | 850 i/iX | 950 i/iX | |
| Kołnierz UHV |
63 ISO-K / 63 CF |
100 ISO-K / 100 CF | 100 ISO-K / 100 CF | 160 ISO-K / 160 CF | 160 ISO-K / 160 CF | 200 ISO-K / 200 CF |
| Kołnierz FV | 16 ISO-KF | 16 ISO-KF | 25 ISO-KF | 25 ISO-KF | 25 ISO-KF | 25 ISO-KF |
| Pręd. pompowania dla [l x s-1]
N2 Ar He H2 |
90 83 90 78 |
225 210 250 210 |
290 260 360 350 |
430 400 440 420 |
720 655 850 755 |
900 840 925 770 |
| Przepływ gazu dla [mbar x lx s-1]
N2 Ar He H2 |
10 3 11 11 |
6 3 6 >10 |
4.5 2 8 8 |
4.5 2 8 8 |
14 3.5 21 >15 |
14 3.5 21 >15 |
| Współczynnik kompresji
N2 Ar He H2 |
1 x 1011 1 x 1011 – 5 x 107 |
1 x 1011 1 x 1011 – 2 x 107 |
1 x 1011 1 x 1011 1 x 108 1 x 106 |
1 x 1011 1 x 1011 1 x 108 1 x 106 |
>1 x 1011 >1 x 1011 1.3 x 108 4.4 x 106 |
>1 x 1011 >1 x 1011 1.3 x 108 4.4 x 106 |
| Ciśnienie końcowe ISO-K/CF z 2-stopniową olejową pompą rotacyjną [mbar] |
< 8 x 10-8 / < 5 x 10-10 | < 3.5 x 10-8 / < 6 x 10-10 | ||||
| Max. dopuszczalne ciśnienie FV dla N2 [mbar] | 14 | 14 | 10 | 10 | 15 | 15 |
| Obroty wirnika [rpm] | 72 000 | 72 000 | 60 000 | 60 000 | 49 200 | 49 200 |
| Chłodzenie (standard) | konwekcyjne | |||||
| Chłodzenie (opcja) | powietrze lub woda | |||||
| Waga [kg] ISO-K/CF i iX |
3.1 / 4.8 3.6 / 5.3 |
4 / 6.6 4.5 / 7.1 |
7.5 / 11.5 8 / 12 |
7.7 / 12.5 8.2 / 13 |
14.6 / 19.6 15.1 / 20.1 |
15.4 / 21.7 15.9 / 22.2 |
| Napięcie | 24/48 ±10% | 48 +5%/-10% | ||||
| Max. pobór prądu | 10A at 24 V DC | 11A at 48 V DC | ||||
| Max. pobór mocy | 240W | 600W | ||||
| Interfejs komunikacyjny Turbovac i |
RS 485, USB, 15-pin digital I/O | |||||
| Interfejs komunikacyjny Turbovac iX |
USB+,15 pin Standard, Anybus (either RS 485, RS 232, Profibus, …) | |||||
